YX-IM62系列絕緣監測模塊
1. 概述
YX-IM62系列產品使用電橋原理在線監測直流系統正負母線對地絕緣電阻值，在正負母線同時絕緣降低時也可準確測量絕緣電阻。當絕緣電阻低于100Ω /V時指示故障，絕緣電阻介于100Ω/V~500Ω/V時指示告警，告警和故障絕緣定值可以自定義。

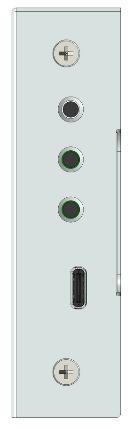

CS產品內置高壓小功率電源，用戶可以移動電源為產品供電（TYPEC接口，供電電壓5V 3A），主動測試槍線絕緣。
產品選配OLED液晶顯示功能，能顯示最近一次絕緣電阻數值，用戶可使用按鍵查詢絕緣電阻情況，幫助用戶查找故障原因
產品可選配通訊接口，支持RS485/CAN接口（二選一）?？刂破魇褂脝螆笪呐c本產品通訊，控制和讀取測量數據。產品在收到啟動絕緣監測指令后，在2秒內完成絕緣測量，測量完成自動斷開回路。
2. 主要特點
? 工作電源：DC12V
? 監測電壓：DC200～750V（750），DC48～150V（150），DC100～350V（350）
? 測量絕緣電阻范圍：10K～2M（誤差<3%）
? 通訊接口：RS485（標配）、CAN（選配）
? 單報文通訊
? OLED液晶顯示
3. 產品系列
|
型號【簡稱】 |
功能特點 |
說明 |
|

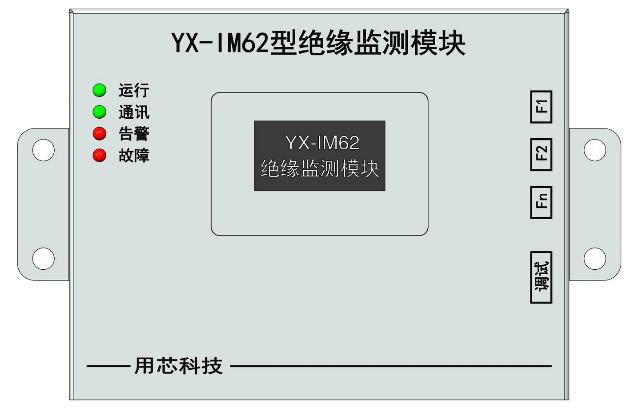

YX-IM62-1C【標準單路C】 |
OLED液晶+單路+CAN接口 |
標準版：帶OLED液晶顯示，參數可設置，帶絕緣抓拍，可查詢絕緣記錄 |
|
YX-IM62-2C【標準雙路C】 |
OLED液晶+雙路+CAN接口 |
|
|
YX-IM62-1R【標準單路R】 |
OLED液晶+單路+RS485接口 |
|
|
YX-IM62-2R【標準雙路R】 |
OLED液晶+雙路+RS485接口 |
|
|

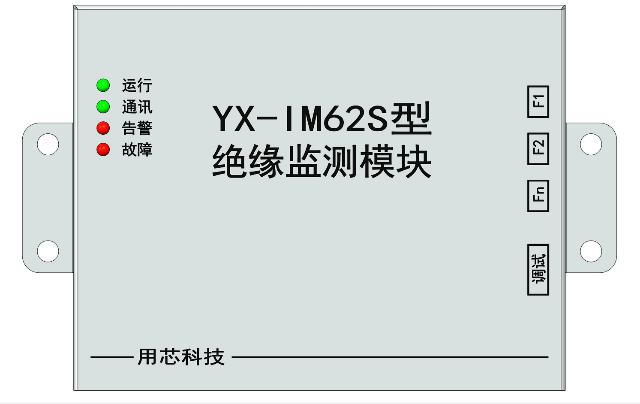

YX-IM62S-1C【簡易單路C】 |
單路+CAN接口 |
簡易版：高性價比，部分參數可設置; |
|
YX-IM62S-2C【簡易雙路C】 |
雙路+CAN接口 |
|
|
YX-IM62S-1R【簡易單路R】 |
單路+RS485接口 |
|
|
YX-IM62S-2R【簡易雙路R】 |
雙路+RS485接口 |
|
|
YX-IM62-CS |
充電樁槍線絕緣檢測儀 |
|
注：每個型號都可選擇750/150/350監測電壓等級。

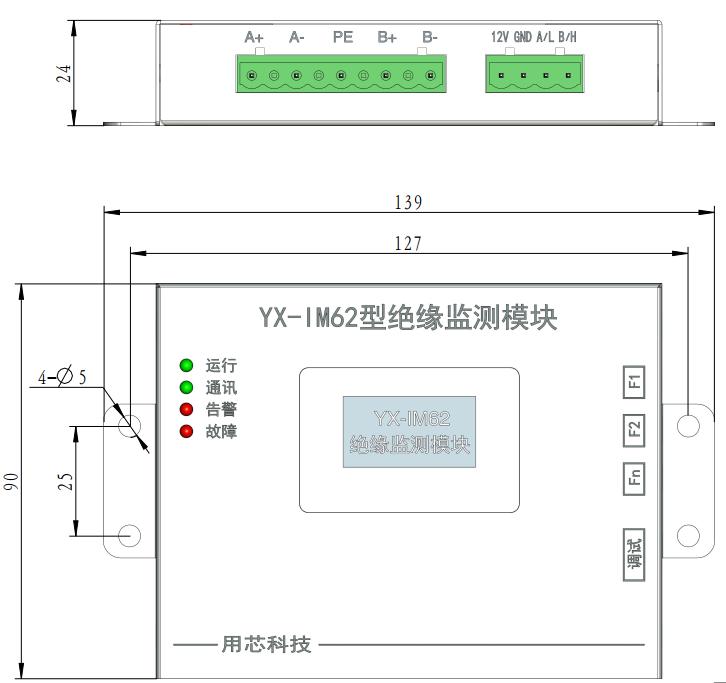

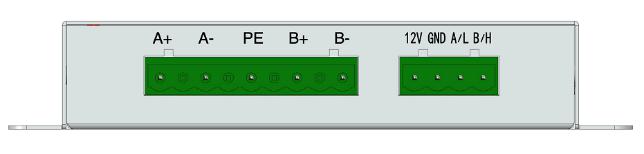

4. 產品端子和安裝尺寸
1. 通訊協議 驅動程序下載
1.1. RS485

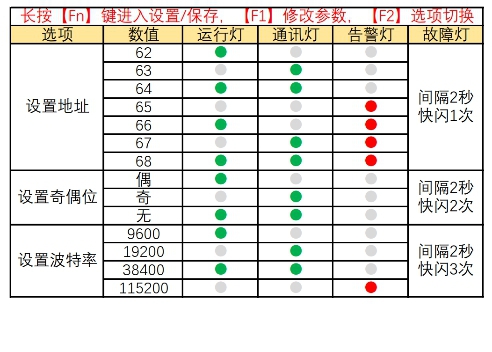

默認通訊波特率9600，8個數據，1個停止位，無檢驗。報文按標準MODBUS規約格式，使用擴展功能碼03和16，設備地址出廠時默認為0x62(98)。波特率、校驗位、設備地址可通過側邊按鍵設定。
數據點表：
03功能碼（共16個寄存器）
|
數據地址（HEX） |
說明 |
備注 |
|
0100H |
數據類型 |
|
|
0101H |
A狀態 |
0x00：A回路空閑狀態 0x01：A回路正在測量絕緣 0x02：A回路絕緣測量完成 |
|
0102H |
A電壓 |
A回路電壓，0.1V |
|
0103H |
A正電阻 |
K |
|
0104H |
A負電阻 |
K |
|
0105H |
A報警狀態 |
0.1K/V<絕緣電阻<0.5K/V |
|
0106H |
A故障狀態 |
絕緣電阻<0.1K/V |
|
0107H |
B狀態 |
0x00：B回路空閑狀態 0x01：B回路正在測量絕緣 0x02：B回路絕緣測量完成 |
|
0108H |
B電壓 |
B回路電壓，0.1V |
|
0109H |
B正電阻 |
K |
|
010AH |
B負電阻 |
K |
|
010BH |
B報警狀態 |
0.1K/V<絕緣電阻<0.5K/V |
|
010CH |
B故障狀態 |
絕緣電阻<0.1K/V |
|
010D~010F |
預留 |
預留 |
16功能碼（共32個寄存器）
|
數據地址（HEX） |
說明 |
備注 |
|
0200H |
A回路命令 |
0x00：數據查詢 0x01：啟動絕緣檢測 0x09：復位 |
|
0201H |
A回路電壓 |
A回路直流電壓，0.1V。 |
|
0202H |
B回路命令 |
0x00：數據查詢 0x01：啟動絕緣檢測 0x09：復位 |
|
0203H |
B回路電壓 |
B回路直流電壓，0.1V。 |
|
0204H |
重啟YX-IM62 |
0xA5：重啟設備 |
|
0205H~0207F |
預留 |
預留 |
支持兩回路同時啟動絕緣檢測。本協議和標準MODBUS的交互方式不同，本協議上位機僅需下發16功能報文，長度是8（16字節），YX-IM62僅應答03功能報文，地址從0x100開始，長度是16（32字節）
上位機在發送啟動絕緣指令后，YX-IM62開始測量絕緣，絕緣測量完成后，如果檢測到回應了03功能報文，會在30秒之后自動清除回路狀態，回路狀態由0x02變成0x00。
1.2. CAN
YM-IM62地址0x62為例
|
類型 |
幀ID(Hex) |
字節數 |
報文周期 |
源地址-目的地址 |
|
心跳 |
0x18103662 |
8 |
500 |
上位機èYX-IM62 |
|
0x18106236 |
8 |
500 |
YX-IM62è上位機 |
|
|
遙控 |
0x10113662 |
7 |
按需 |
上位機èYX-IM62 |
|
遙控響應 |
0x10116236 |
3 |
按需 |
YX-IM62è上位機 |
|
遙測量1 |
0x18126236 |
8 |
250 |
YX-IM62è上位機 |
|
遙測量2 |
0x18136236 |
8 |
250 |
YX-IM62è上位機 |
【YX-IM62心跳】
|
ID |
|
數據 |
|
0x18106236 |
位置 |
數據名 |
|
1Byte |
通訊狀態：正常00 斷網01 |
|
|
2Byte |
A回路：0x00空閑 0x01正在測量 0x02測量完成 |
|
|
3Byte |
B回路：0x00空閑 0x01正在測量 0x02測量完成 |
|
|
4Byte |
預留 |
|
|
5Byte |
預留 |
|
|
6Byte |
預留 |
|
|
7Byte |
預留 |
|
|
8Byte |
預留 |
【上位機心跳】
|
ID |
|
數據 |
|
0x18103662 |
位置 |
數據名 |
|
1Byte |
上位機通訊狀態：正常00 斷網01 |
|
|
2Byte |
遙測1接收正常00，不正常01 |
|
|
3Byte |
遙測2接收正常00，不正常01 |
|
|
4Byte |
預留 |
|
|
5Byte |
預留 |
|
|
6Byte |
預留 |
|
|
7Byte |
預留 |
|
|
8Byte |
預留 |
【上位機遙控】
|
ID |
|
數據 |
|
0x10113662 |
位置 |
數據名 |
|
1Byte |
0x09：復位 |
|
|
2Byte |
A路 0x01：啟動絕緣檢測 |
|
|
3Byte |
A路電壓低字節（0.1V） |
|
|
4Byte |
A路電壓高字節（0.1V） |
|
|
5Byte |
B路 0x01：啟動絕緣檢測 |
|
|
6Byte |
B路電壓低字節（0.1V） |
|
|
7Byte |
B路電壓高字節（0.1V） |
【YX-IM62遙控響應】
|
ID |
|
數據 |
|
0x10116236 |
位置 |
數據名 |
|
1Byte |
0x09：復位 |
|
|
2Byte |
A路 0x01：啟動絕緣檢測 |
|
|
3Byte |
B路 0x01：啟動絕緣檢測 |
【YX-IM62遙測量1】
|
ID |
|
數據 |
|
0x18126236 |
位置 |
數據名 |
|
1Byte |
A路直流電壓（0.1V） |
|
|
2Byte |
||
|
3Byte |
A路正極絕緣電阻（K） |
|
|
4Byte |
||
|
5Byte |
A路負極絕緣電阻（K） |
|
|
6Byte |
||
|
7Byte |
A路報警 1：有報警 0：無報警 |
|
|
8Byte |
A路故障 1：有故障 0：無故障 |
【YX-IM62遙測量2】
|
ID |
|
數據 |
|
0x18136236 |
位置 |
數據名 |
|
1Byte |
B路直流電壓（0.1V） |
|
|
2Byte |
||
|
3Byte |
B路正極絕緣電阻（K） |
|
|
4Byte |
||
|
5Byte |
B路負極絕緣電阻（K） |
|
|
6Byte |
||
|
7Byte |
B路報警 1：有報警 0：無報警 |
|
|
8Byte |
B路故障 1：有故障 0：無故障 |
